Montageanleitung

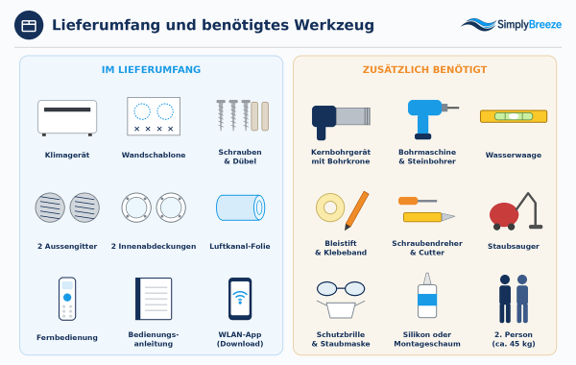

Lieferumfang und Werkzeug

Im Lieferumfang enthalten sind:

Für die Montage notwendig sind (nicht im Lieferumfang enthalten):

Sicherheit: Das Gerät wiegt rund 45 kg – immer zu zweit anheben. Vor dem Bohren prüfen, dass in der Wand keine Strom-, Wasser- oder Gasleitungen verlaufen. Das Gerät enthält das brennbare Kältemittel R290: nicht in der Nähe offener Flammen montieren und Raumgrösse gemäss Typenschild einhalten.

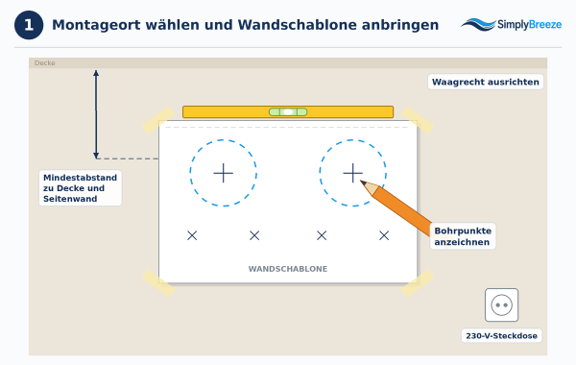

Schritt 1: Montageort wählen und Wandschablone anbringen

 Wähle eine Aussenwand, an der draussen die Luft frei zirkulieren kann und innen eine geerdete 230-V-Steckdose in Reichweite ist.

• Mindestabstände einhalten: oben zur Decke und seitlich gemäss Bedienungsanleitung (typisch je 10–15 cm).
• Das Gerät wird entweder oben an der Wand oder bodennah montiert – die Wandschablone zeigt beide Varianten.
• Wandschablone mit Klebeband anbringen und mit der Wasserwaage exakt waagrecht ausrichten.
• Mittelpunkte der beiden Kernbohrungen und die Bohrlöcher für die Wandhalterung mit Bleistift anzeichnen.

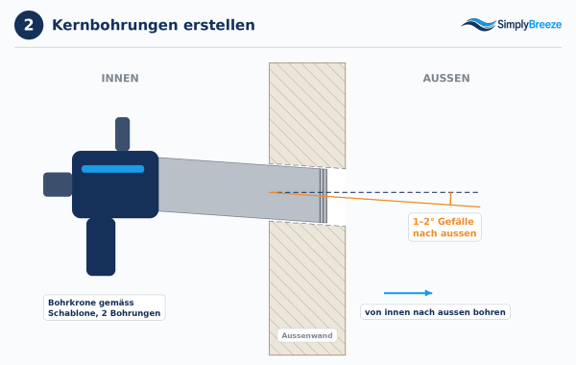

Schritt 2: Kernbohrungen erstellen

Die zwei Wanddurchbrüche sind für Ansaugluft und Abluft, beide mit dem Durchmesser laut Schablone.

• Mit der Kernbohrmaschine von innen nach aussen bohren, mit leichtem Gefälle von 1–2° nach aussen, damit kein Regenwasser eindringt.
• Kurz vor dem Durchbruch Druck reduzieren, damit der Putz aussen nicht ausbricht; idealerweise die letzten Zentimeter von aussen fertigbohren.
• Bohrkerne entfernen, Bohrstaub absaugen.
• Wandaufbau prüfen: Bei Wanddicken über dem im Lieferumfang vorgesehenen Mass Verlängerungsrohre verwenden (nicht im Lieferumfang enthalten).

Cave: Das Erstellen vorn Kernbohrungen braucht etwas Erfahrung. Sind sie sicher, dass sie keine Leitungen in der Wand treffen? Bei Betonwänden braucht es dafür vorgesehene Kernbohrer.

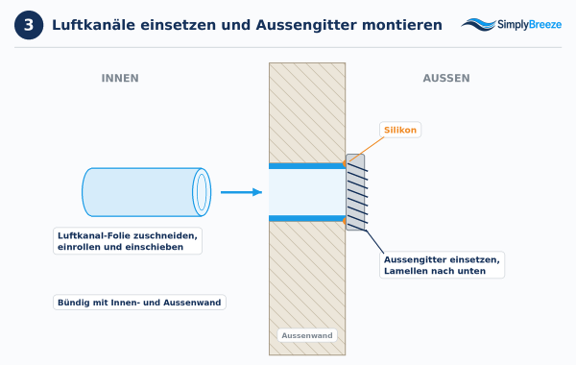

Schritt 3: Luftkanäle einsetzen und Aussenabdeckungen montieren

 Die Luftkanal-Folie kleidet die Bohrungen aus und schützt das Mauerwerk vor Kondensat.

• Folie auf Länge der Wanddicke zuschneiden, einrollen und in jede Bohrung schieben, sodass sie bündig mit der Innen- und Aussenwand abschliesst.
• Spalt zwischen Folie und Mauerwerk aussen mit Silikon abdichten.
• Aussenabdeckungen (Lüftungsgitter) von aussen einsetzen, Lamellen nach unten gerichtet, und gemäss Anleitung fixieren (je nach Ausführung per Zugschnur von innen oder mit Schrauben).

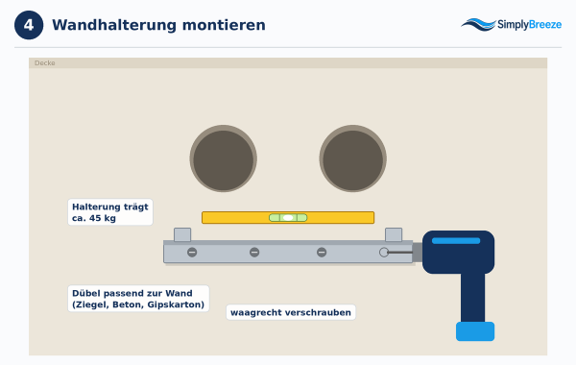

Schritt 4: Wandhalterung montieren

Die Halterung trägt das gesamte Gerätegewicht von rund 45 kg.

• An den markierten Punkten Löcher bohren, Dübel einsetzen. Bei Gipskarton oder Hohlziegel passende Spezialdübel verwenden.
• Halterung festschrauben und mit der Wasserwaage prüfen – eine schiefe Halterung führt dazu, dass Kondensat nicht korrekt abläuft.
• Schablone entfernen.

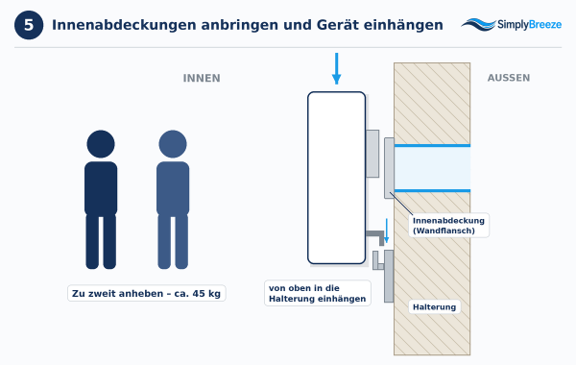

Schritt 5: Innenabdeckungen anbringen und Gerät einhängen

 Die Innenabdeckungen verbinden die Wandbohrungen luftdicht mit den Luftstutzen auf der Geräterückseite.

• Innenabdeckungen (Wandflansche) in die beiden Bohrungen einsetzen und mit der Wand verschrauben.
• Gerät zu zweit anheben, Stutzen auf die Innenabdeckungen ausrichten und das Gerät von oben in die Halterung einhängen.
• Kontrollieren, dass das Gerät vollständig eingerastet ist, bündig an der Wand anliegt und waagrecht hängt.

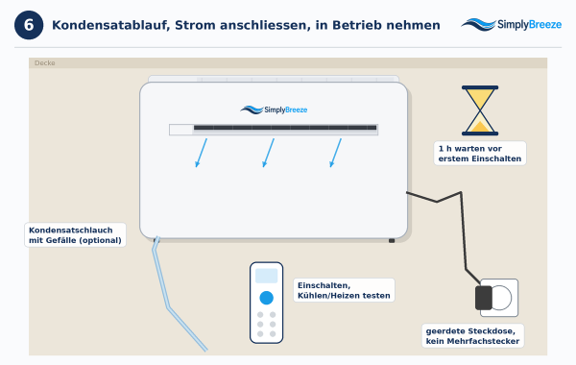

Schritt 6: Kondensatablauf, Stromanschluss und Inbetriebnahme

Dank Selbstverdunstungssystem fällt im Kühlbetrieb kaum Kondenswasser an; im Heiz- und Entfeuchtungsbetrieb wird ein Ablauf benötigt.

• Optional Kondensatschlauch am Ablaufstutzen anschliessen und mit Gefälle in einen Abfluss oder nach aussen führen.
• Netzstecker in eine geerdete 230-V-Steckdose stecken – keine Mehrfachstecker oder Verlängerungskabel verwenden.
• Gerät vor dem ersten Einschalten mindestens 1 Stunde aufrecht hängen lassen, damit sich das Öl im Kompressor setzt.
• Mit der Fernbedienung einschalten, Kühlen und (bei CHD-Modellen) Heizen kurz testen.
• Optional WLAN-App koppeln: Anleitung siehe Bedienungsanleitung.
